Hangszigetelési vizsgálatok

Costruzioni Szerkezetek

Acustica Akusztika

Vizsgálati jelentés
03/10/2010

UNI EN ISO 10140-2:2010
UNI EN ISO 717-1 :2007
DATI GENERALI/ÁLTALÁNOS ADATOK

Data ricevimento campioni / A minta szállítási időpontja – 2012/07/23
Data esecuzione prove / A vizsgálat dátuma – 2012/07/30÷2012/09/11
Campionamento / Mintavételezés
Campione fornito dal Cliente / A mintát az ügyfél szolgáltatta

Identificazione delle norme di riferimento / Szabvány hivatkozás azonosítása

UNI EN ISO 10140-1:2010
Acustica – Misurazioni in laboratorio dell’isolamento acustico di elementi di edificio – Parte 1: regole di applicazione per prodotti particolari
Akusztika – építőelemek hangszigetelésének laboratóriumi mérései

• 1. Rész: konkrét termékekre vonatkozó alkalmazási szabályok

UNI EN ISO 10140-2:2010
Acustica – Misurazioni in laboratorio dell’isolamento acustico di elementi di edificio – Parte 2: misurazione dell’isolamento acustico per via aerea
Akusztika – építőelemek hangszigetelésének laboratóriumi mérései

• 2. Rész: a léghanggátló szigetelés mérése

UNI EN ISO 717-1:2007
Acustica – Valutazione dell’isolamento acustico in edifici e di elementi di edificio – Parte 1: Isolamento acustico per via aerea
Akusztika – Épületek és épületelemek hangszigetlésének értékelése – 1. Rész: Léghanggátló szigetelés

Procedura normalizzata / Standard eljárás                                         SI / Igen
Deviazione dai metodi di prova / Standard eljárás eltérések                NO / Nem
Controllo calcoli e trasferimento dati / Számítás-ellenőrzés                 SI/IGEN

DICHIARAZIONI / NYILATKOZATOK

I risultati di prova contenuti nel presente rapporto si riferiscono esclusivamente al campione provato.
A vizsgálat jelen jelentésben foglalt eredményei kizárólag a vizsgált mintára vonatkoznak.

Il presente rapporto non può essere riprodotto parzialmente senza l’autorizzazione del Responsabile di Laboratorio.
A vizsgáló laboratórium vezetőjének írásbeli jóváhagyása nélkül a jelen jelentésből nem készíthetők kivonatok, csupán a teljes jelentésről.

Tranne ove esplicitamente riportato, le caratteristiche dei prodotti sono state ricavate dalle descrizioni del cliente e non sono state verificate dal laboratorio.
Kivéve ott, ahol jelöljük, a termékek jellemzőit az ügyfél általi leírásból vettük és azokat a laboratórium nem ellenőrizte.

DESCRIZIONE DEL METODO DI PROVA / A VIZSGÁLATI MÓDSZER LEÍRÁSA

Generazione di un campo sonoro diffuso mediante rumore a banda larga nella camera sorgente

Misurazione dei livelli di pressione sonora nella camera sorgente (L1) e nella camera ricevente (L2) Misurazione dei tempi di riverberazione T nella camera ricevente

Calcolo del potere fonoisolante R mediante la formula:

S = superficie del campione in prova (m2)
V = volume della camera ricevente (m3)

Valutazione dell’indice unico RW secondo ISO 717-1 (nella banda 100÷3150 Hz) basata su misurazioni ottenute in laboratorio

Diffúz hangtér generálása szélessávú zaj használatával a forráshelyiségben

Hangnyomásszint mérése a forráshelyiségben (L1) és a fogadó helyiségben (L2) Az utózengési idő T mérése a fogadó helyiségben

Az R zajcsökkenési index kiszámítása az alábbi képlet szerint:

ahol:

V = a fogadó helyiség térfogata (m3)
S = a vizsgálat minta felületének területe (m2)

Az önálló számértékelés kiszámítása RW  az ISO 717-1 szerint (a 100÷3150 Hz-es sávban), laboratóriumi mérések alapján.

Condizioni ambientali durante la prova / Éghajlati feltételek a vizsgálat során

Temperatura ambiente / Szobahőmérséklet                      22   °C
Umidità relativa / Relatív páratartalom                             60   %

DESCRIZIONE DEL CAMPIONE IN PROVA / A VIZSGÁLATI MINTA LEÍRÁSA

Allegati / Mellékletek

Fotografie / Fotók

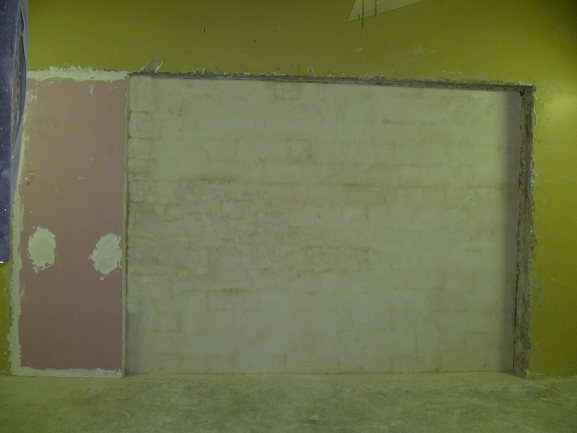

Foto 1 Vista dal lato sorgente / Forrásoldali nézet

RISULTATI SPERIMENTALI / VIZSGÁLATI EREDMÉNYEK

Elemento in prova / A vizsgált elem   Muratura costituita da Biomattone® in Natural Beton® di canapa e calce. Muro singolo senza intonaco

Biomattone® blokkból készült fal, kenderből és mészből készült Natural Beton®-ban. Önálló fal vakolat nélkül.

Area del campione                            S=1,56 m2
A mintafelület területe
Volume della camera ricevente          V=85 m3
A fogadó helyiség térfogata
Volume della camera emittente             97 m3
A forráshelyiség térfogata

Elemento in prova / A vizsgált elem   Muratura costituita da Biomattone® in Natural Beton® di canapa e calce. Muro singolo con intonaco

Biomattone® blokkból készült fal, kenderből és mészből készült Natural Beton®-ban. Önálló fal vakolattal.

Area del campione                            S=10,64 m2
A mintafelület területe
Volume della camera ricevente           V=85 m3
A fogadó helyiség térfogata
Volume della camera emittente              97 m3
A forráshelyiség térfogata

RW (C;Ctr) = 35 ( -1 ; -0 ) dB

Elemento in prova / A vizsgált elem   Muratura costituita da Biomattone® in Natural Beton® di canapa e calce. Muro doppio con intonaco

Biomattone® blokkból készült fal, kenderből és mészből készült Natural Beton®-ban. Dupla fal vakolattal.

Area del campione                                     S=10,64 m2
A mintafelület területe
Volume della camera ricevente                    V=85 m3
A fogadó helyiség térfogata
Volume della camera emittente                        97 m3
A forráshelyiség térfogata

IL RESP. Divisione Costruzioni Osztályvezető

IL RESP. DEL CENTRO
Ügyvezető Igazgató

        Paolo Mele                                                                                     Pasqualino Cau
